Универсальный обмен данными в формате XML
Выгрузка и загрузка данных по правилам обмена между конфигурациями 1С.
Форк типовой обработки «Универсальный обмен данными в формате XML» от 1С и доработки sir-job (https://infostart.ru/public/1176839/). Разрешение автора.
Назначение
Инструмент предназначен для обмена данными между информационными базами 1С по правилам обмена — штатному механизму платформы, используемому в планах обмена и типовых конфигурациях. В отличие от инструмента «Выгрузка загрузка XML с фильтрами», данный инструмент работает по правилам конвертации (файлы XML правил обмена), что позволяет переносить данные между базами с различающейся структурой метаданных.
Области применения:
- Настройка и выполнение синхронизации данных по правилам обмена
- Перенос данных между базами с разной структурой метаданных (конвертация объектов и полей)
- Отладка правил конвертации объектов (ПКО) и правил конвертации свойств (ПКС)
- Разовые миграции данных с обработчиками событий обмена
Основные возможности
- Полноценная поддержка правил обмена — загрузка правил конвертации из файла (
XML), работа с ПКО, ПКС, ПВД, ПОД, алгоритмами и обработчиками событий - Три режима выгрузки:
- В файл — классическая выгрузка в XML-файл
- В файловую ИБ-приёмник — прямая выгрузка в файловую базу 1С (клиент-серверное подключение)
- Через HTTP-сервис — выгрузка в базу-приёмник через HTTP-сервис
/hs/tools-ui-1c/exchange(инструмент «Публикуемые функции»)
- Фильтрация объектов выгрузки — настройка отборов и параметров правил выгрузки данных
- Отладка алгоритмов обмена — три режима отладки: без отладки, процедурный вызов, непосредственная вставка кода в обработчик
- Внешние обработчики событий — подключение внешней обработки с обработчиками событий для кастомной логики
- Автоматическая загрузка — настройка автоматической загрузки данных при открытии обработки
- Сжатие файла обмена — архивация файла обмена с поддержкой пароля
- Транзакционная выгрузка/загрузка — настройка количества объектов на транзакцию, использование транзакций для планов обмена
- Работа с планами обмена — интеграция с узлами планов обмена, удаление регистрации изменений после выгрузки
- Протоколирование — детальный протокол обмена с информационными сообщениями и сообщениями об ошибках
Интерфейс
Главная форма

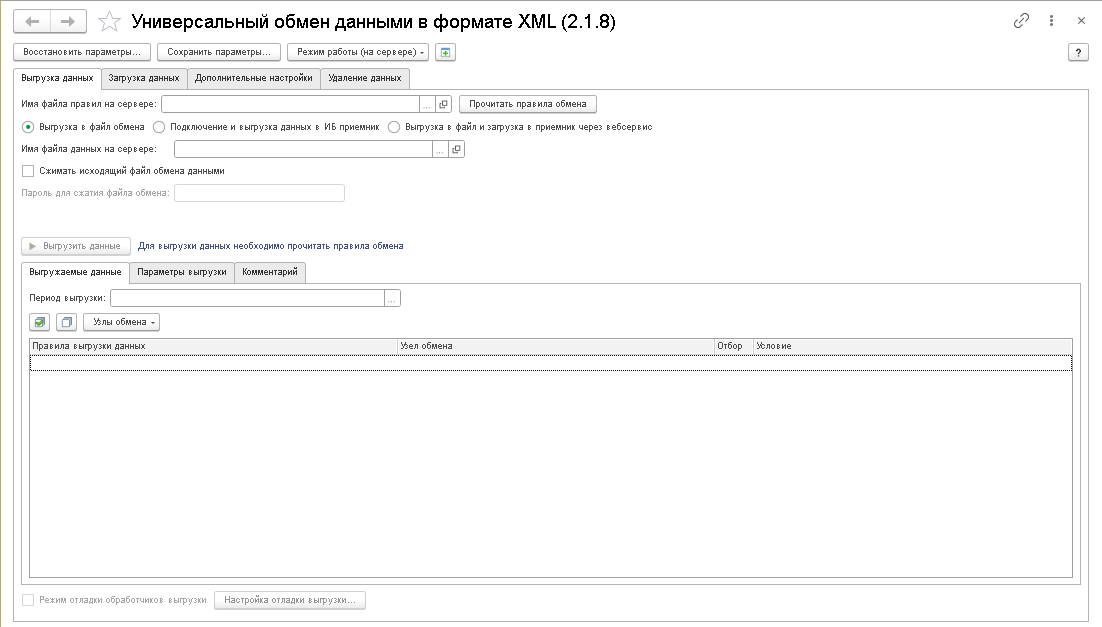

Главная форма инструмента с вкладками выгрузки и загрузки, настройками правил обмена и параметрами подключения
1. Панель переключения режима
В верхней части формы расположены основные вкладки:
- «Выгрузка» — настройка и выполнение выгрузки данных
- «Загрузка» — настройка и выполнение загрузки данных
А также дополнительные страницы:
- «Удаляемые данные» — настройка правил очистки данных (ПОД)
- «Параметры» — таблица параметров обмена для передачи значений в правила конвертации
- «Регистрация изменений» — управление узлами планов обмена
2. Параметры выгрузки
- «Имя файла правил» — путь к файлу правил обмена (XML)
- «Имя файла данных» / «Имя файла обмена» — путь к файлу выгружаемых данных или каталог ИБ-приёмника
- «Период выгрузки» — даты начала и окончания для фильтрации выгружаемых данных
- «Режим выгрузки» — выбор режима:
- Выгрузка в файл (по умолчанию) — создание XML-файла данных
- Выгрузка в ИБ-приёмник — прямая запись в файловую базу 1С (требуется указать каталог базы, пользователя, пароль)
- Выгрузка через веб-сервис — передача данных через HTTP-сервис (требуется указать адрес публикации приёмника)
- «Архивировать файл» — сжатие файла обмена в ZIP
- «Пароль для сжатия / распаковки» — пароль на ZIP-архив файла обмена
3. Дерево правил выгрузки
Центральный элемент — дерево объектов метаданных, для которых настроены правила выгрузки:
- Отображает иерархию: тип объекта → объект метаданных
- Флаг «Включить» — признак участия в выгрузке
- Колонки с настройками отборов и параметров для каждого объекта
4. Панель дополнительных настроек выгрузки
Содержит:
- «Безопасный режим» — исполнение алгоритмов в безопасном режиме
- «Выводить в окно сообщений» — информационные сообщения
- «Выводить в протокол» — логирование информационных сообщений и ошибок
- «Использовать транзакции» — групповая запись объектов в транзакциях
- «Использовать транзакции для планов обмена» — транзакционная выгрузка по планам обмена
- «Вести дополнительный контроль записи в XML» — автоматическое удаление недопустимых символов
5. Вкладка загрузки

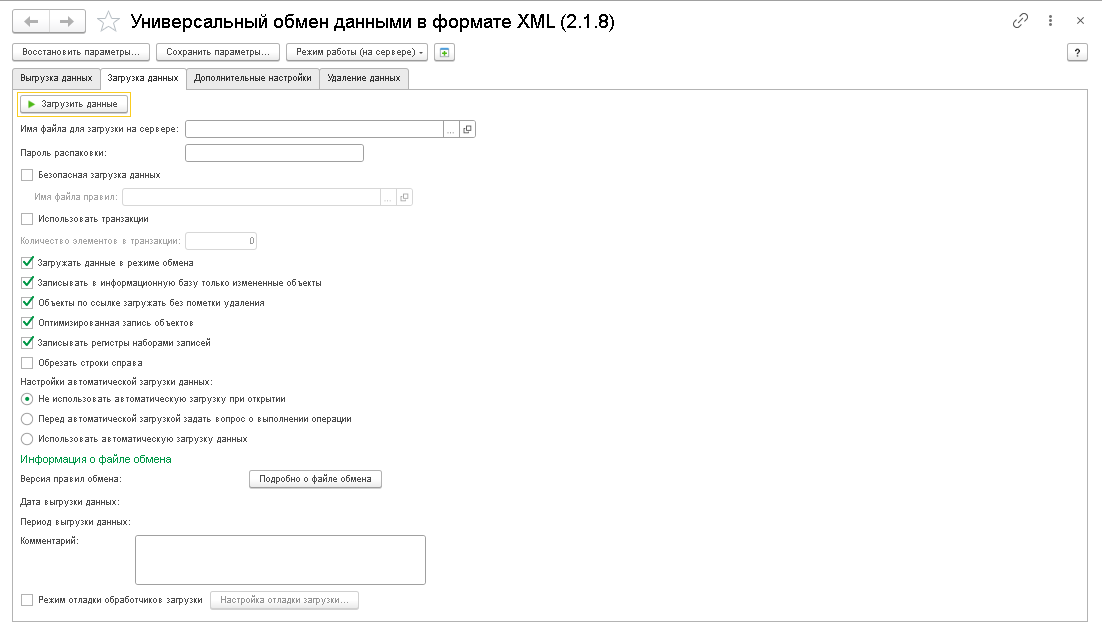

Вкладка загрузки с настройками режима загрузки, протоколом и параметрами подключения
- «Имя файла правил» — файл правил обмена (может не требоваться, если правила встроены в файл данных)
- «Имя файла обмена» — путь к файлу данных для загрузки
- «Безопасная загрузка» — загрузка по правилам из отдельного файла
- «Загружать данные в режиме обмена» — при установке флага для загружаемых объектов устанавливается
ОбменДанными.Загрузка = Истина - «Обрезать строки справа» — удаление пробелов справа при загрузке строк
- «Записывать регистры наборами записей» — пакетная запись регистров
- «Продолжить загрузку при возникновении ошибки» — обработка ошибок без прерывания
- Итоги регистров — кнопки «Отключить итоги» / «Включить итоги» для ускорения загрузки больших объёмов
6. Параметры подключения ИБ-приёмника
При выборе режима «Выгрузка в ИБ-приёмник» или «Выгрузка через веб-сервис» становятся доступными поля:
- Адрес публикации приёмника — URL веб-сервиса (для HTTP-режима)
- Тип ИБ — файловая / клиент-серверная
- Каталог ИБ / сервер + имя базы — параметры подключения
- Пользователь / Пароль — учётные данные для подключения к базе-приёмнику
- Версия платформы — версия платформы 1С базы-приёмника
- Аутентификация Windows — использование NTLM-аутентификации

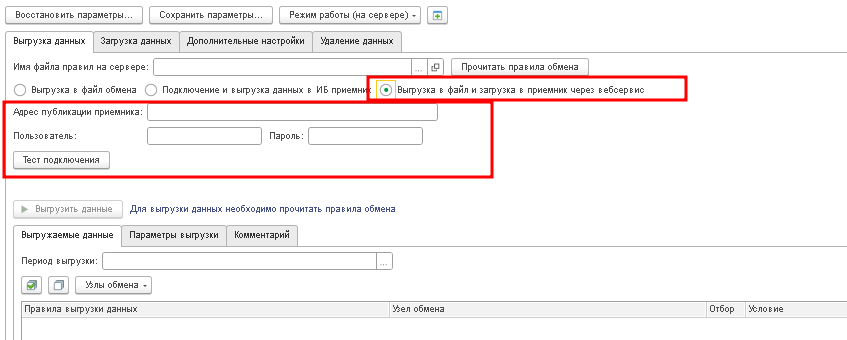

Панель настройки подключения к базе-приёмнику при прямой выгрузке
7. Отладка алгоритмов
Инструмент содержит три режима отладки алгоритмов обмена:
| Режим | Описание |
|---|---|
| 0 — Без отладки | Штатное выполнение алгоритмов |
| 1 — Процедурный вызов | Вызов алгоритмов как процедур с отслеживанием |
| 2 — Процедурный вызов с параметрами | Вызов обработчиков с передачей параметров |
| 3 — Непосредственная вставка кода | Подстановка кода алгоритма непосредственно в код обработчика |
Режим отладки позволяет разработчику правил обмена пошагово проверить корректность алгоритмов конвертации.
Работа с инструментом
Подготовка к обмену
Перед началом обмена необходимо подготовить файл правил обмена — XML-файл, содержащий правила конвертации объектов (ПКО), правил конвертации свойств (ПКС), правил выгрузки данных (ПВД), правил очистки данных (ПОД), а также алгоритмы и обработчики событий обмена. Правила создаются в конфигураторе через меню «Конвертация данных» или в специализированных конфигурациях (например, «Конвертация данных 2.0/2.1»).
Выгрузка данных
- Переключитесь на вкладку «Выгрузка»
- Укажите файл правил обмена
- Выберите режим выгрузки:
- В файл — укажите путь к выходному XML-файлу
- В ИБ-приёмник — укажите каталог файловой базы, пользователя и пароль
- Через веб-сервис — укажите адрес публикации (например,
http://server/base), настройте аутентификацию
- При необходимости задайте период выгрузки
- Настройте параметры правил выгрузки и отборы в дереве правил (подробнее — в разделе «Настройка отборов объектов» ниже)
- Нажмите «Выгрузить данные»
- После завершения откроется протокол обмена с детальной информацией
Настройка отборов выгружаемых объектов
Для каждого объекта метаданных в дереве правил выгрузки можно настроить индивидуальный отбор — будут выгружены только те записи, которые удовлетворяют заданным условиям. Механизм реализован на базе системы компоновки данных (СКД).
Как настроить отбор:
- В дереве правил выгрузки выберите строку объекта метаданных (например,
Справочник.Номенклатура) - В колонке «Отбор» нажмите на ячейку — откроется редактор отборов СКД
- Добавьте необходимые условия отбора по любым реквизитам объекта:
- Выберите поле (например,
ЭтоГруппа,Наименование,Родитель) - Укажите вид сравнения:
Равно,Не равно,В списке,Содержит,Заполненои др. - Задайте значение отбора
- Выберите поле (например,
- Для создания сложных условий объединяйте отборы в группы с логикой
И/ИЛИ - После сохранения отбора в колонке «Использовать отбор» автоматически установится флаг
Что происходит внутри:
При открытии редактора отборов инструмент:
- По строке дерева правил получает текст запроса из правил выгрузки данных (ПВД)
- Строит на его основе схему компоновки данных
- Инициализирует компоновщик настроек с доступными полями из схемы
- Загружает ранее сохранённые отборы (если есть)
Таким образом, доступные для отбора поля определяются автоматически на основе правил выгрузки — в отбор можно включить любое поле, присутствующее в ПВД для данного объекта.
Особенности:
- Отборы сохраняются индивидуально для каждого объекта метаданных и восстанавливаются при повторном открытии обработки
- Отбор можно отключить без потери настроек — снимите флаг «Использовать отбор»
- Для быстрой очистки отбора используйте контекстное меню ячейки — кнопка «Очистить»
- Отборы применяются только на этапе выгрузки, на загрузку они не влияют
- Период выгрузки (даты начала/окончания) работает как дополнительный отбор для документов и периодических регистров — он задаётся отдельно в параметрах выгрузки, а не в индивидуальных отборах
Загрузка данных
- Переключитесь на вкладку «Загрузка»
- Укажите файл правил обмена (или снимите флаг, если правила встроены в файл данных)
- Укажите файл данных для загрузки
- Настройте параметры загрузки:
- Режим обмена данными — установить
ОбменДанными.Загрузка - Продолжать при ошибках — не прерывать загрузку при ошибках записи
- Итоги регистров — отключить для ускорения
- Режим обмена данными — установить
- Нажмите «Загрузить данные»
Прямая выгрузка через HTTP-сервис
Инструмент поддерживает прямую выгрузку данных через HTTP-сервис /hs/tools-ui-1c/exchange, который предоставляется HTTP-сервисом УИ_ПубликуемыеФункции (входит в состав подсистемы). Для использования:
- Убедитесь, что база-приёмник опубликована на веб-сервере и HTTP-сервис активен
- В обработке выберите режим «Выгрузка через веб-сервис»
- Укажите адрес публикации приёмника (например,
http://server/ib-base) - Настройте аутентификацию (пользователь/пароль)
- Нажмите «Тест подключения к веб-сервису» для проверки доступности
- Выполните выгрузку — данные будут переданы на приёмник и загружены автоматически
Работа HTTP-сервиса осуществляется по протоколу POST — файл данных передаётся в теле запроса, на стороне приёмника создаётся сессия обработки УИ_УниверсальныйОбменДаннымиXML, выполняющая загрузку.
Работа с планами обмена
На вкладке «Регистрация изменений» доступны:
- Выбор узла плана обмена
- Выгрузка изменений, зарегистрированных для узла
- Тип удаления регистрации изменений после выгрузки:
- Не удалять
- Удалять успешно выгруженные
- Удалять все (включая не прошедшие выгрузку)
- Удалять кроме не выгруженных по ошибке
- Количество объектов в транзакции при выгрузке для планов обмена
Программный интерфейс
Открытие обработки из кода
Обработка = Обработки.УИ_УниверсальныйОбменДаннымиXML.Создать();
Обработка.РежимОбмена = "Выгрузка"; // или "Загрузка"
Обработка.ИмяФайлаПравилОбмена = "C:\rules.xml";
Обработка.ИмяФайлаОбмена = "C:\data.xml";
Обработка.ДатаНачала = '20240101';
Обработка.ДатаОкончания = '20240630';
Обработка.ВыполнитьВыгрузку();
Программная загрузка
Обработка = Обработки.УИ_УниверсальныйОбменДаннымиXML.Создать();
Обработка.РежимОбмена = "Загрузка";
Обработка.ИмяФайлаОбмена = "C:\data.xml";
Обработка.ЗагружатьДанныеВРежимеОбмена = Истина;
Обработка.ВыполнитьЗагрузку();
Вызов HTTP-сервиса обмена
Адрес = "http://server/base/hs/tools-ui-1c/exchange";
Результат = УИ_КоннекторHTTP.Post(Адрес, ДвоичныеДанныеФайлаОбмена);
Формат файлов
- Файл правил обмена — XML-файл, содержащий правила конвертации (ПКО, ПКС, ПВД, ПОД), алгоритмы и обработчики событий. Полностью совместим со стандартным форматом правил обмена 1С
- Файл данных обмена — XML-файл с сериализованными данными, сжатый или обычный. Также может быть упакован в ZIP-архив. Формат соответствует механизму сериализации платформы 1С:Предприятие
Связанные инструменты
- Выгрузка загрузка XML с фильтрами — перенос данных между однородными базами без правил обмена, с гибкими отборами и фильтрацией
- Регистрация изменений для обмена данными — управление регистрацией объектов на узлах планов обмена
