Редактор СКД

Аналог платформенного конструктора схемы компоновки данных для работы в тонком клиенте.

к сведению

Доступен начиная с версии 1.4.7

Назначение​

Создание, редактирование и отладка схем компоновки данных непосредственно в тонком клиенте 1С:Предприятие, без использования конфигуратора. Инструмент является аналогом штатного конструктора СКД, адаптированным для работы в режиме управляемого приложения.

Основные возможности​

  • Визуальный конструктор СКД — создание схем компоновки данных через интуитивный интерфейс без написания XML-разметки.
  • Поддержка всех элементов СКД — наборы данных, поля, группировки, отборы, сортировки, условное оформление, параметры, макеты (только просмотр).
  • Редактирование вычисляемых полей — конструктор выражений для создания полей с расчётами на языке компоновки данных.
  • Предпросмотр отчёта — выполнение схемы СКД и просмотр результата без выхода из редактора.
  • Экспорт в XML — сохранение схемы в формате XML для встраивания в конфигурацию.

Проблема​

В 1С есть возможность редактировать схему компоновки непосредственно в предприятии. Это позволяет разрабатывать и отлаживать отчёт, не заходя в конфигуратор. А в конфигуратор переходить только для внесения изменений в конфигурацию.

Также есть возможность перехватывать СКД и её настройки в момент выполнения и выполнять отладку СКД в режиме предприятия, если возникают проблемы в работе отчётов. Например, в «Универсальных инструментах 1С» это можно сделать, вызвав в форме вычисления выражения функцию:

УИ_._От(СхемаКомпоновкиДанных,НастройкиСКД, ВнешниеНаборыДанных);

Если предприятие запущено в толстом клиенте, то СКД можно спокойно отредактировать и внести изменения. Для этого платформа предоставляет объект «КонструкторСхемыКомпоновкиДанных». Он аналогичен тому, что используется в конфигураторе.

Но если предприятие запущено в тонком клиенте, такой возможности платформа не предоставляет. И любое редактирование СКД было невозможно.

Начиная с версии 1.4.7, появился новый инструмент «Редактор СКД». Он позволяет редактировать схему компоновки данных, находясь в тонком клиенте.

Что умеет​

Инструмент реализует основные функции и механики конструктора схемы компоновки данных из конфигуратора. На данный момент не реализованными остаются только работа с макетами и вложенными схемами. Данные функции будут реализованы в будущих релизах.

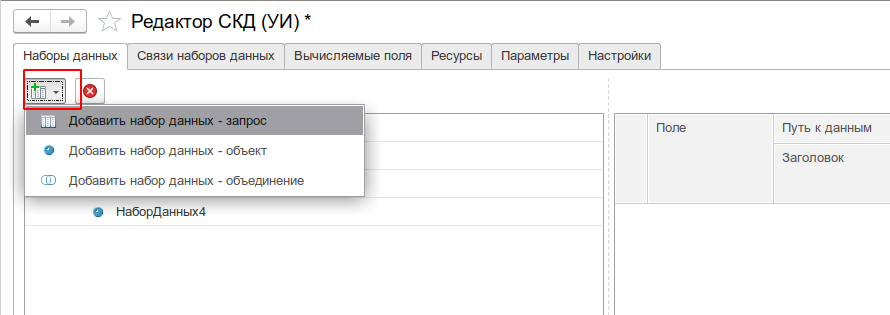

Добавление набора данных​

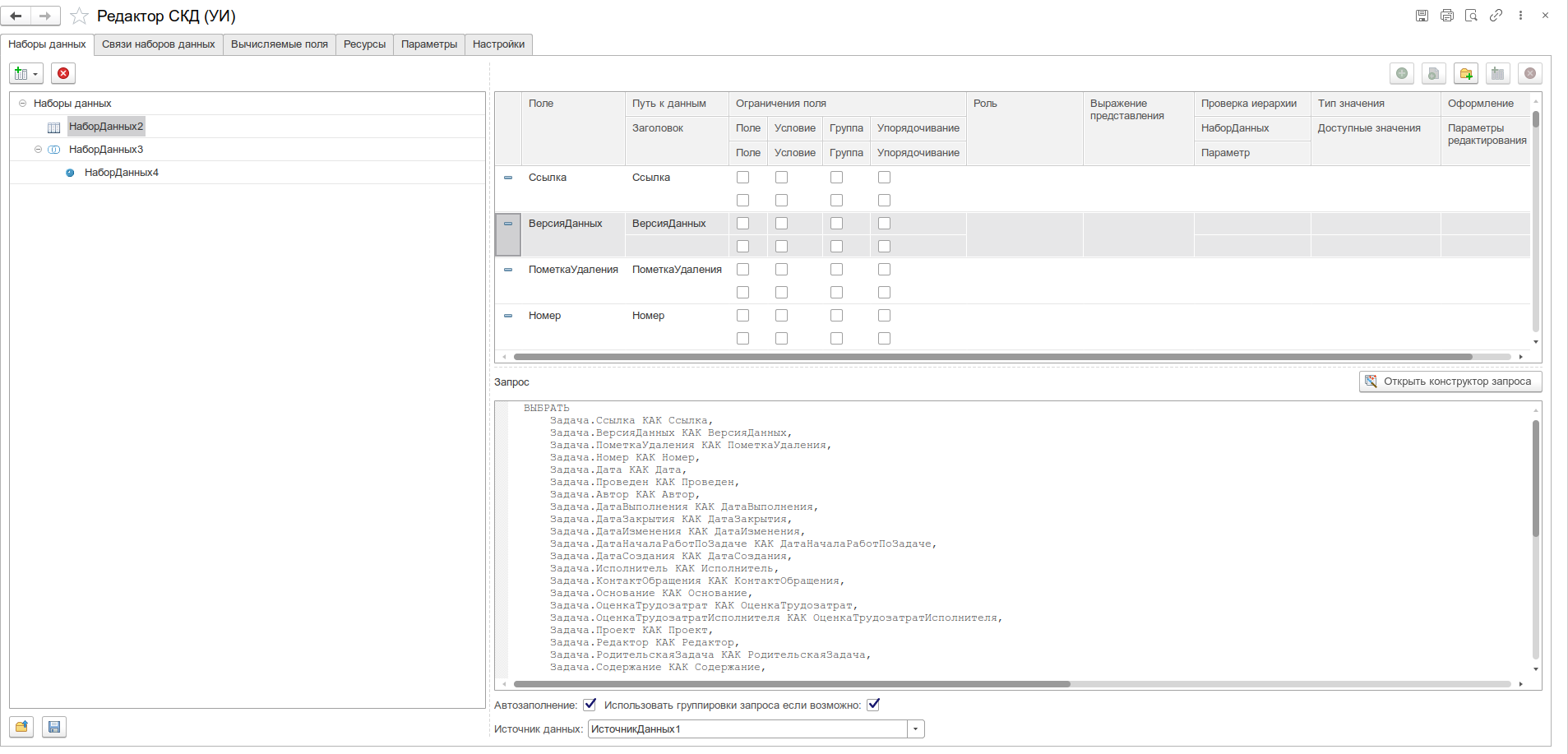

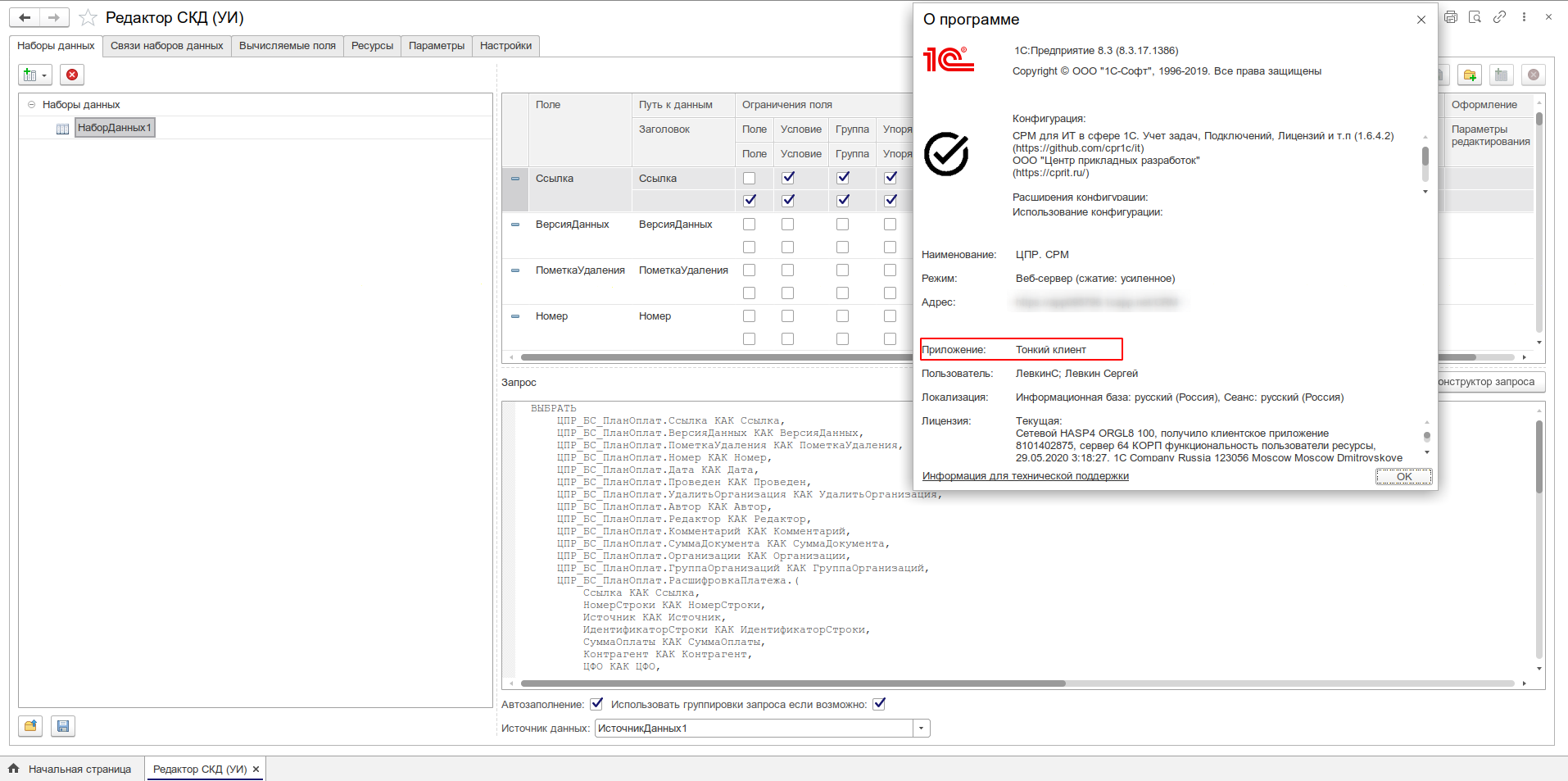

Набор данных — запрос

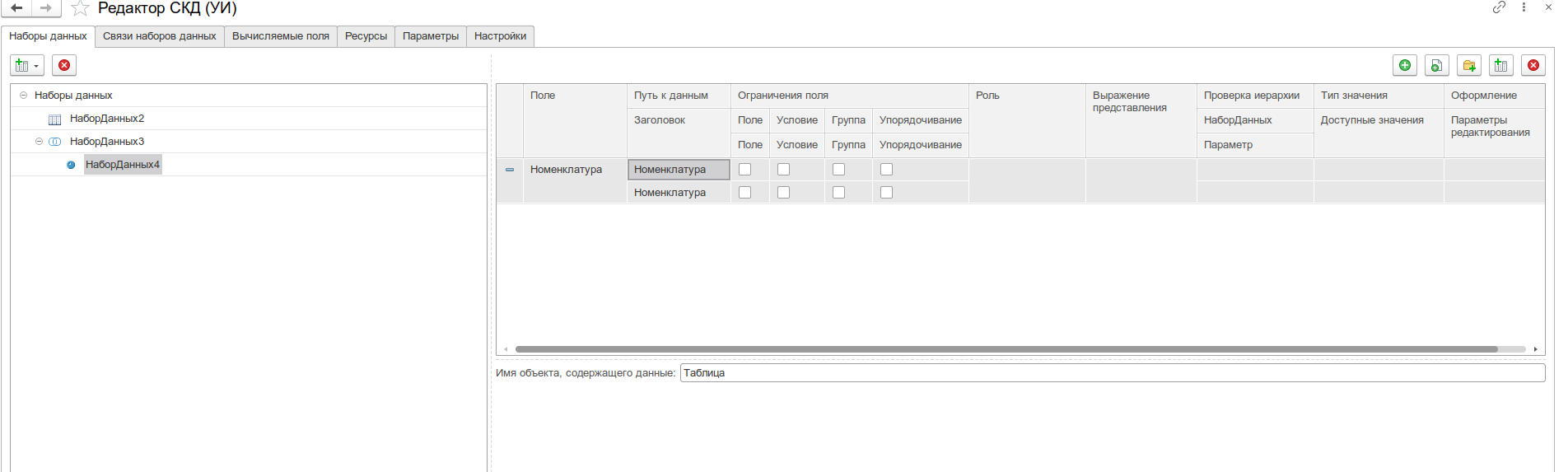

Набор данных — объект

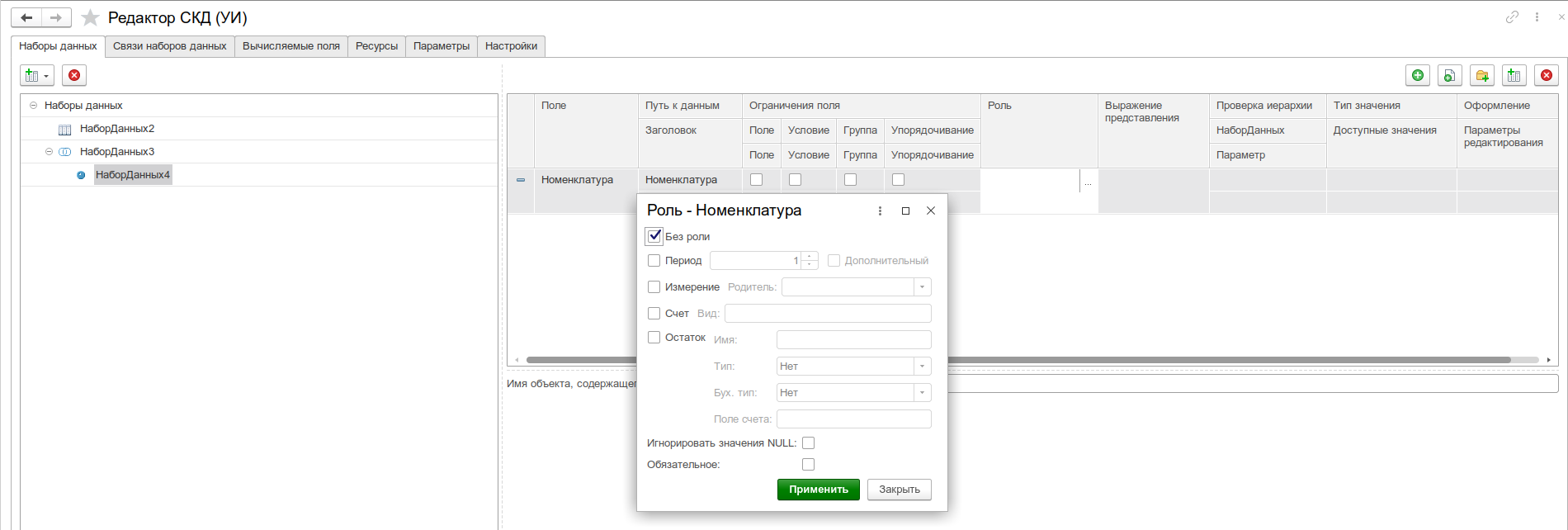

Редактирование роли поля набора данных

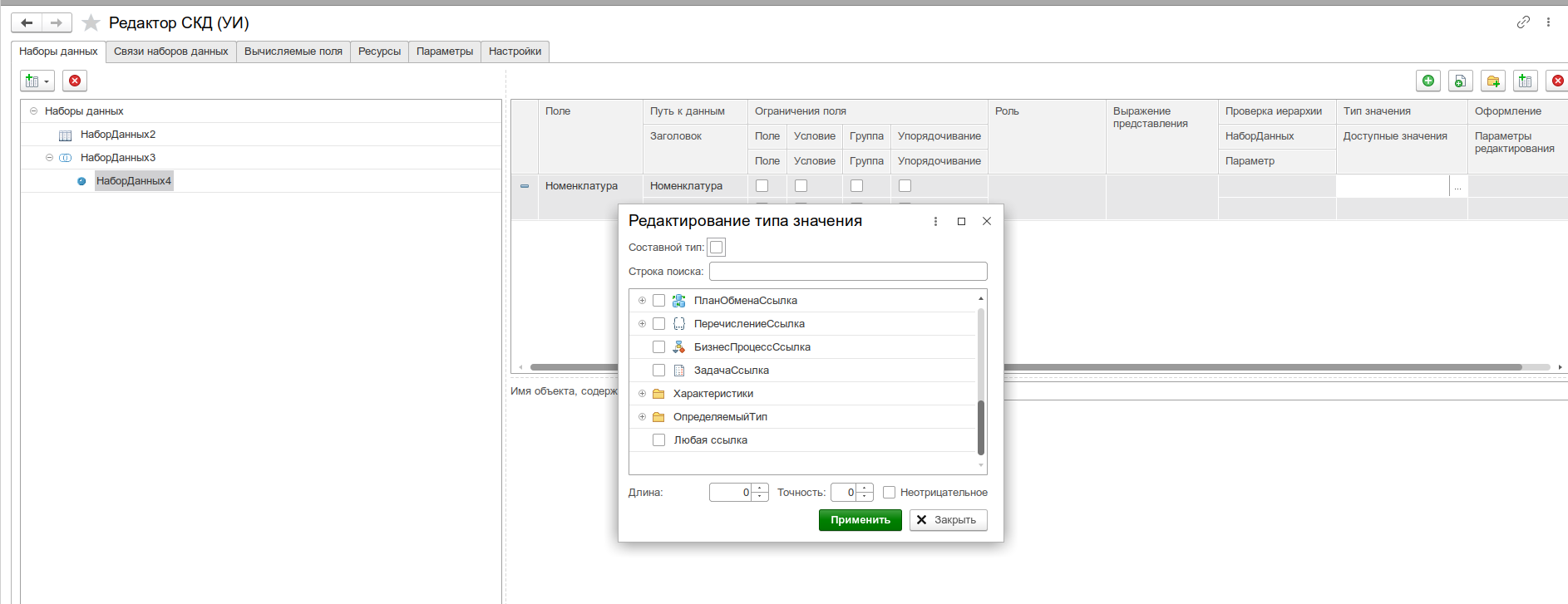

Редактирование типа значения поля

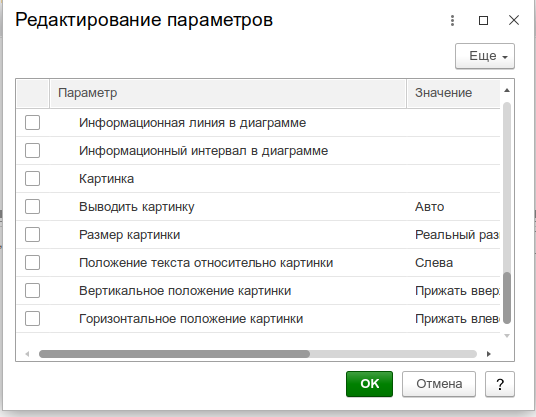

Редактор оформления поля

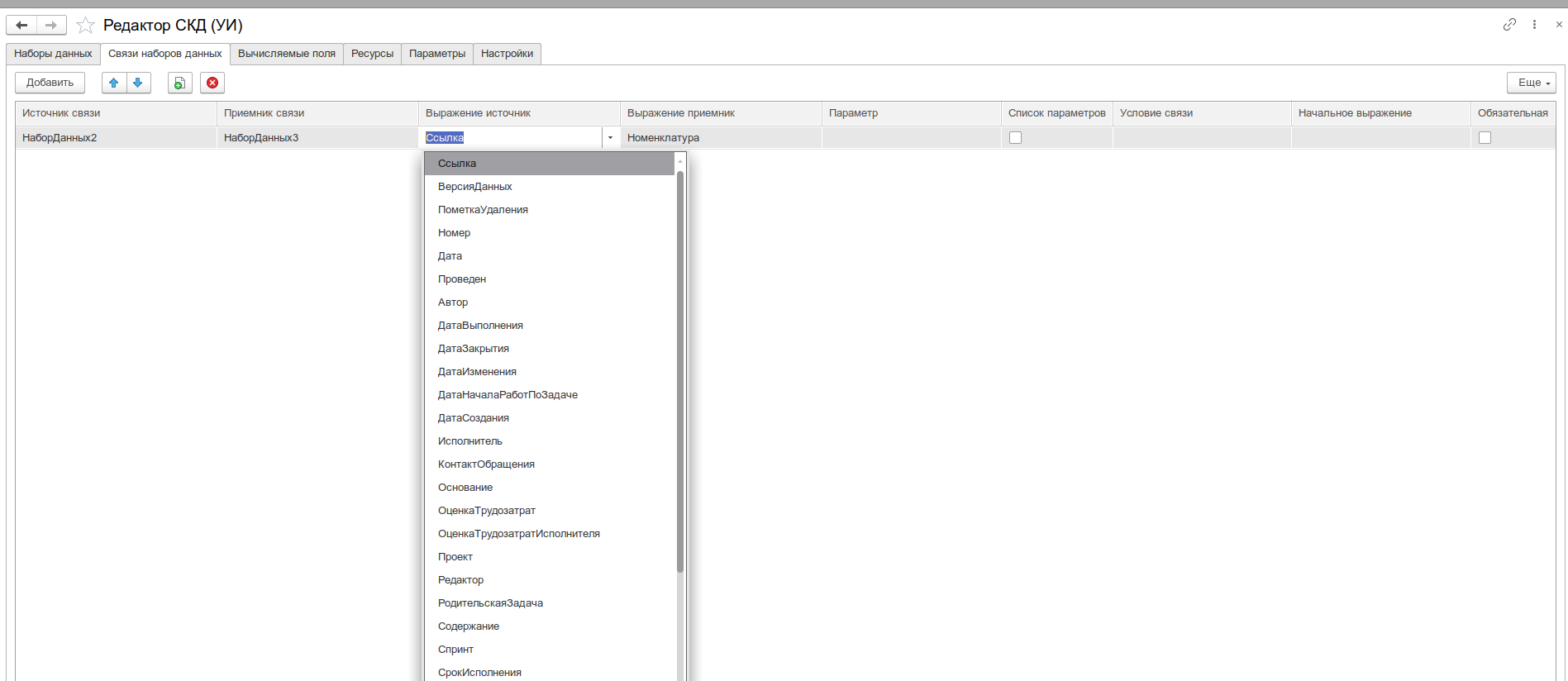

Связи наборов данных

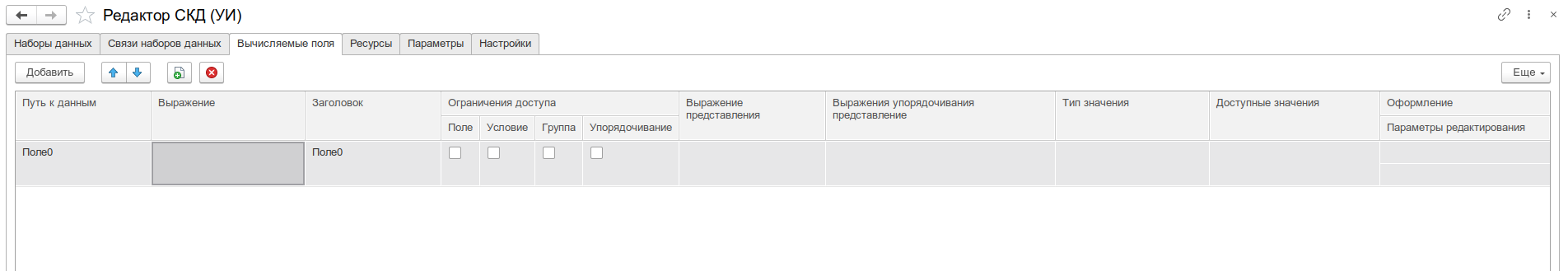

Вычисляемые поля СКД

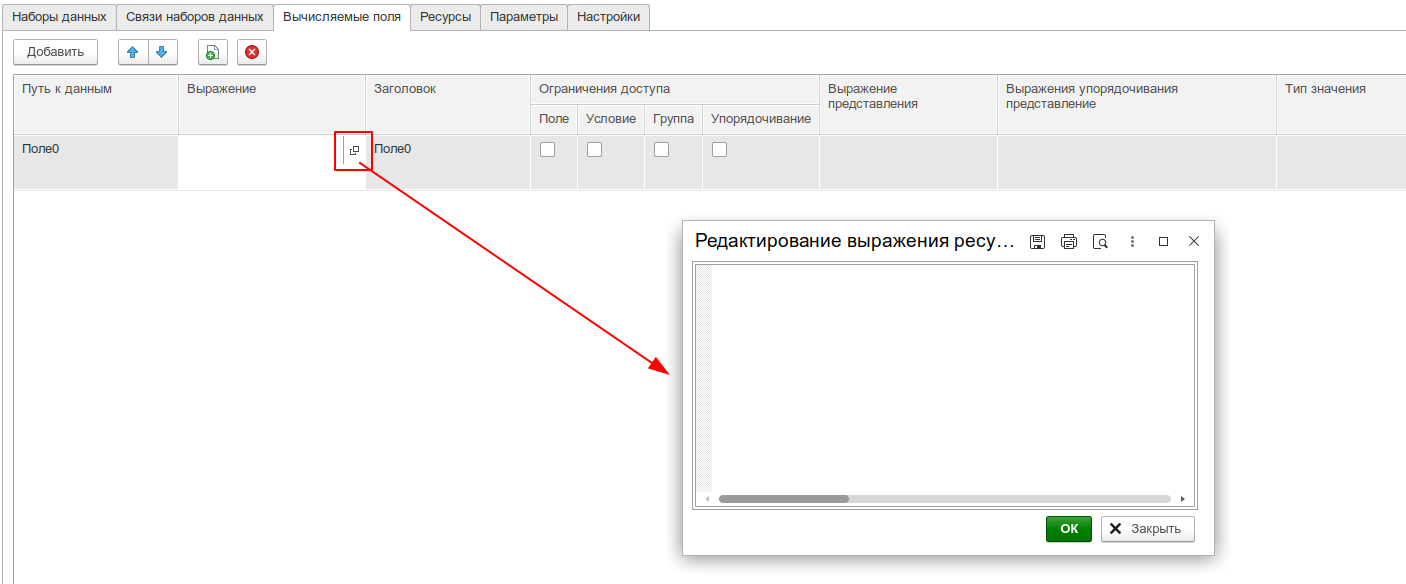

Редактор выражения вычисляемого поля в отдельном окне

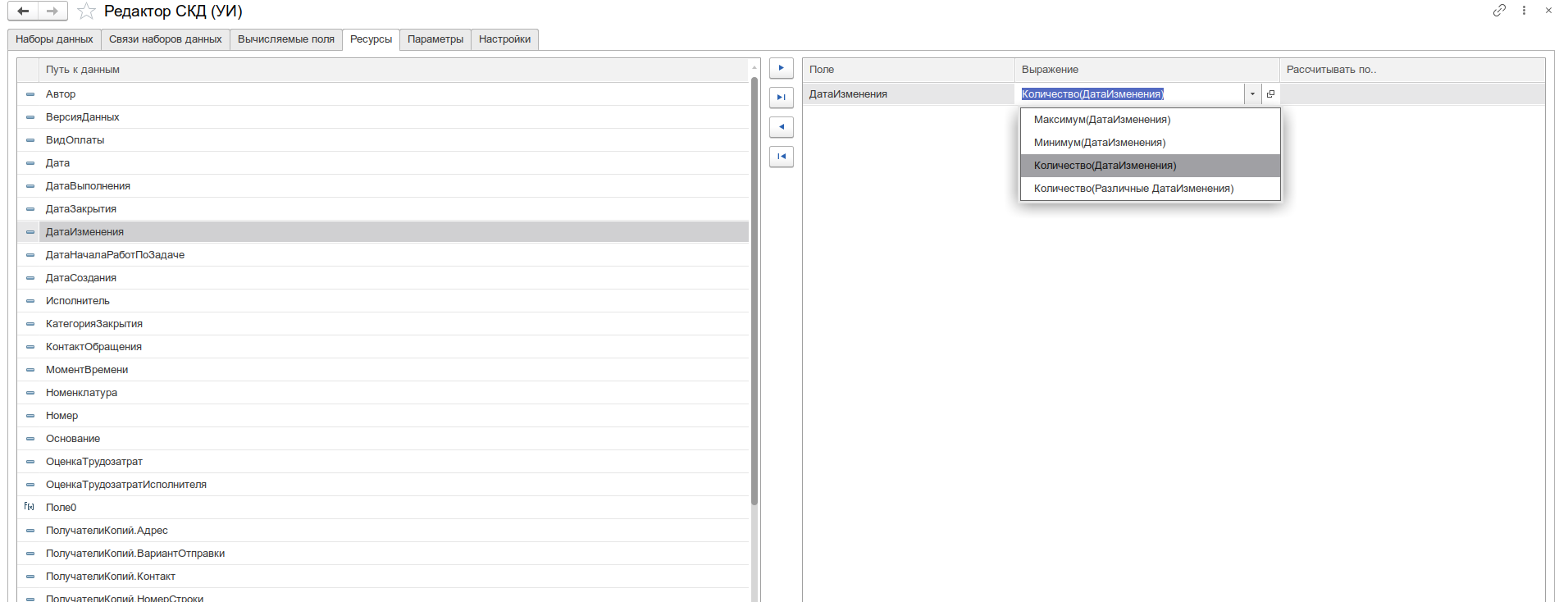

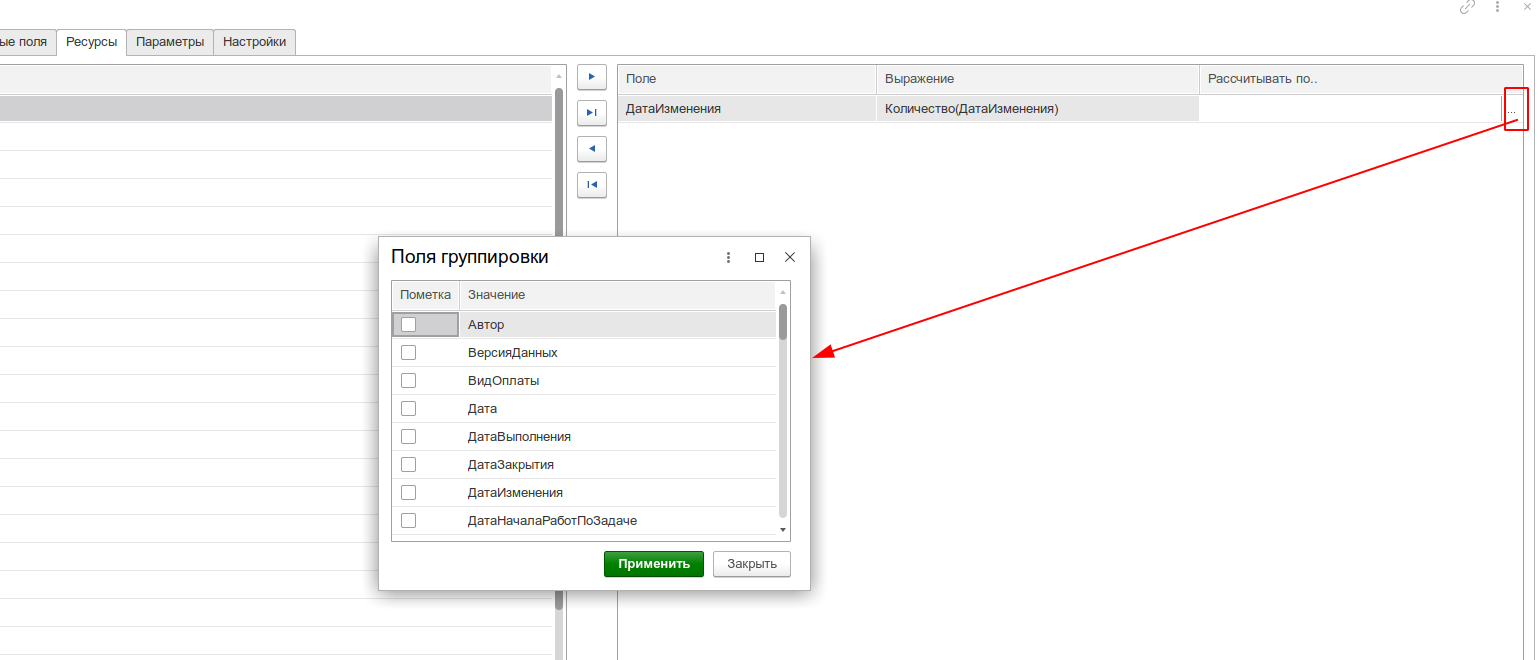

Ресурсы

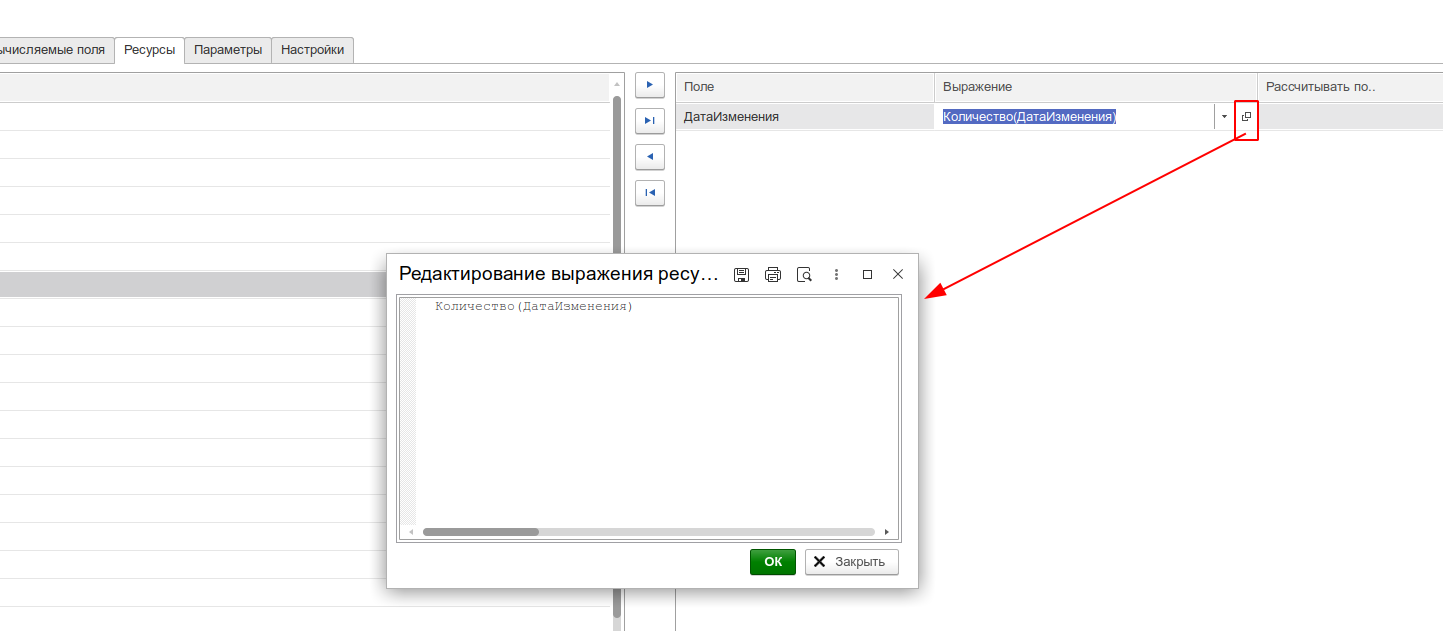

Дополнительно реализовано редактирование выражения ресурса в отдельном окне.

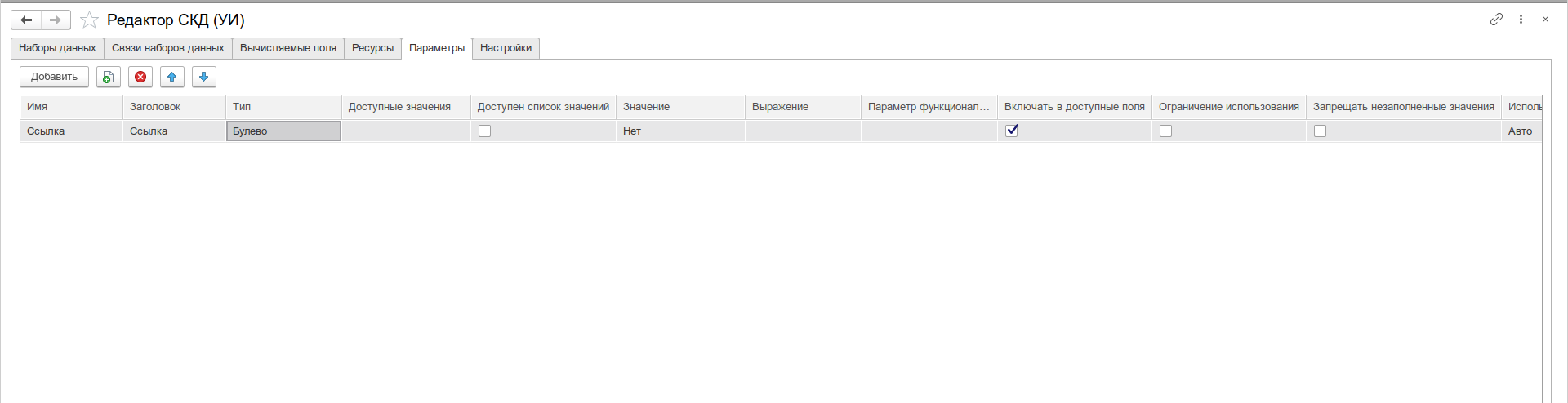

Параметры

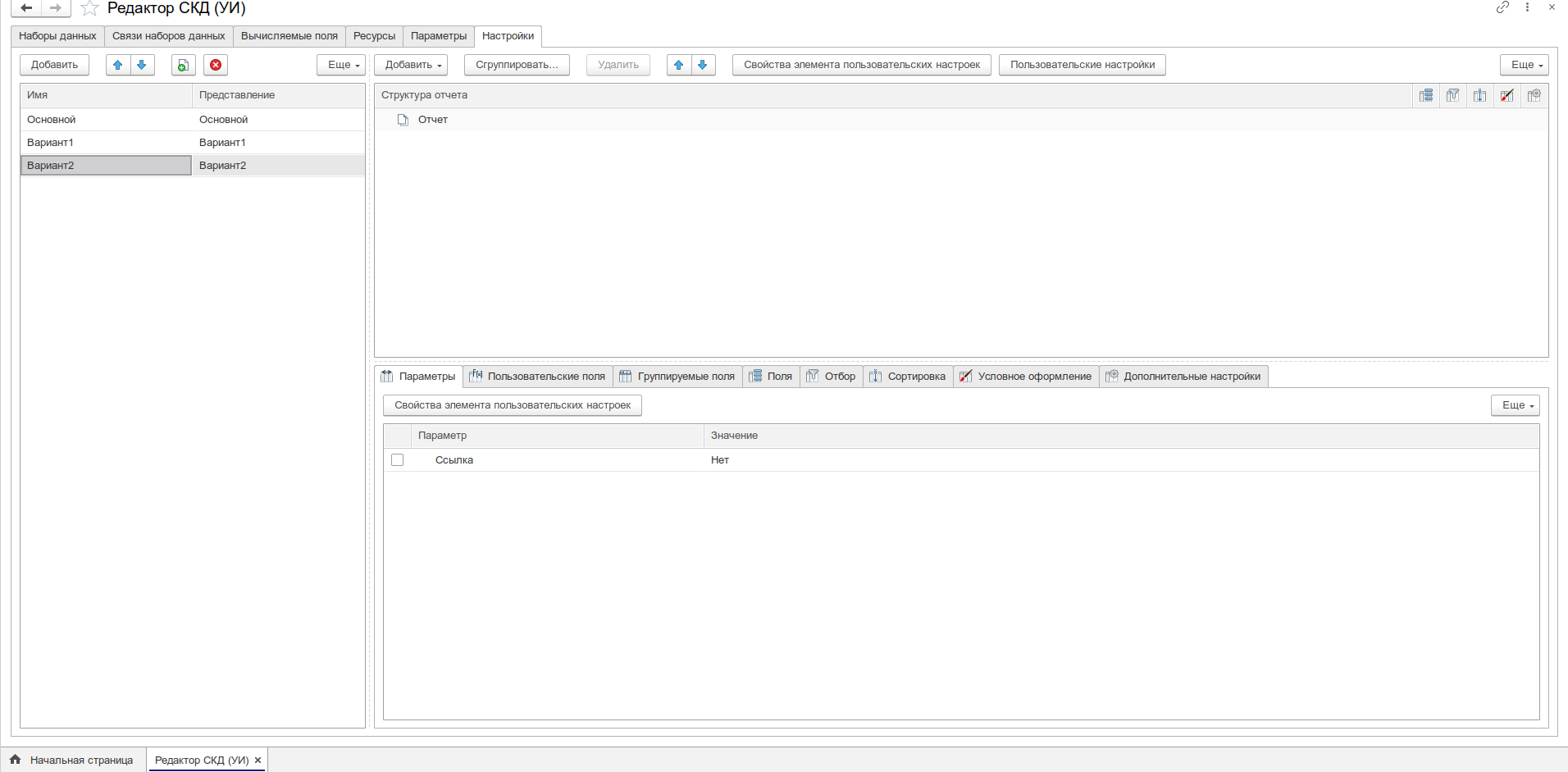

Настройки

Реализовано редактирование нескольких вариантов настроек.

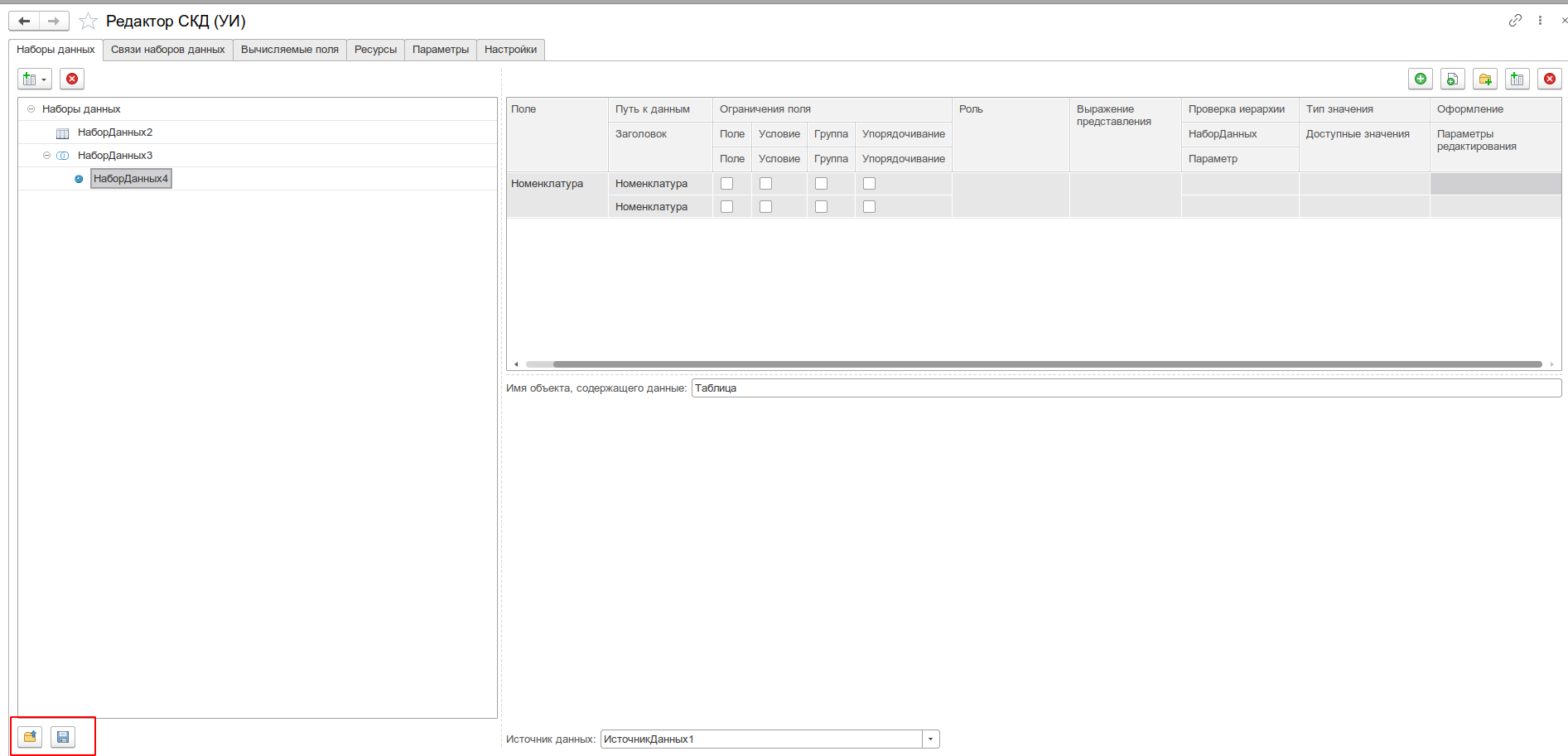

Сохранение схемы в файл и восстановление​

Для этого реализованы соответствующие кнопки на закладке «Наборы данных».

Редактирование СКД, содержащей макеты и вложенные схемы​

Если исходная схема содержала макеты и/или вложенные схемы, их редактирование недоступно. Но данные настройки не затираются в процессе, а сохраняются в первоначальном варианте.

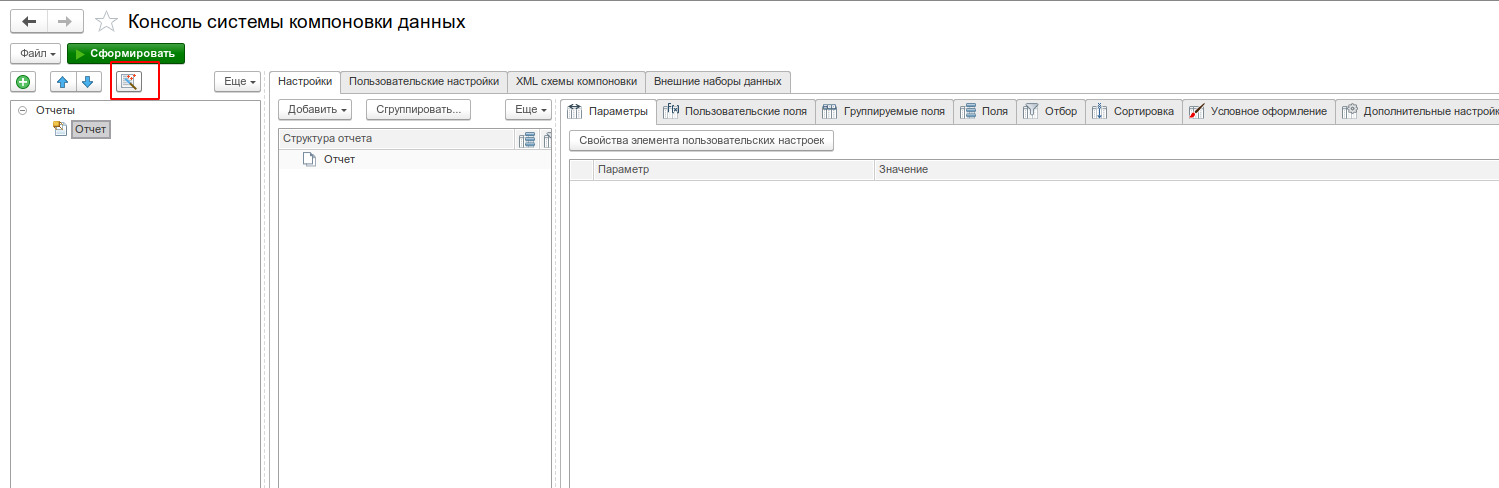

Интеграция с консолью отчётов​

Отладить СКД также можно в тонком клиенте с помощью инструмента «Консоль отчётов». При вызове редактора СКД в толстом клиенте открывается платформенный редактор, а в тонком клиенте — из состава инструментов.
